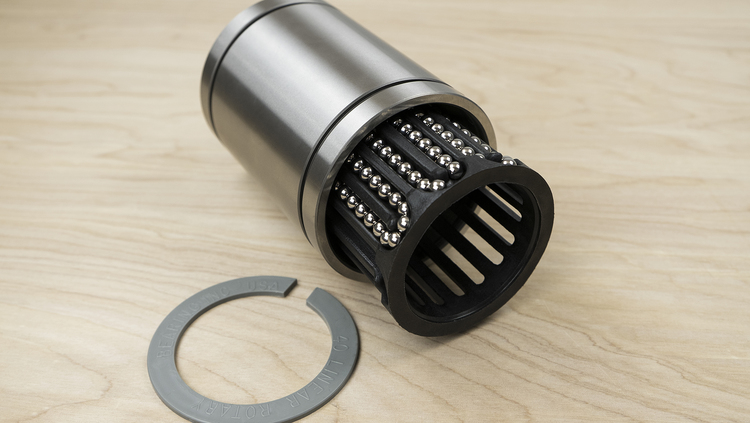

Linear Rotary Bearings 直線軸承

軸承的成功歸功于其設計中對數學和幾何學的有效利用。球軌跡路徑為橢圓形（用于無限球流），并且使用路徑的直線部分的兩側。同一滾珠回路上保持架上的兩個開口（與其他只有一個開口的直線軸承不同）允許滾珠以任一路徑接觸軸和軸承座的內圈，但不能同時接觸。為了使球循環，一條路徑必須加載，另一條路徑必須有回球的間隙。滾道或外殼的內表面在幾何上中斷，因此一個軌道系統的兩條路徑在任何時候都不能接觸。游道之間的間隙允許球的回流。保持架在軸承座內旋轉和滾珠向任何方向旋轉的能力允許同時進行線性和旋轉運動。軸的縱向或往復運動導致滾珠在其自己的軌道系統內循環。軸的旋轉運動使?jié)L珠流動，就像典型的旋轉軸承一樣。

在僅存在線性運動的應用中，滾珠在座圈上和滾道上的運動會在保持架上產生扭矩。扭矩不平衡，這意味著保持器可以自由旋轉。這會導致保持器由于軸的線性運動而略微蠕變或旋轉。這種輕微的旋轉使球在負載向在座圈和軸上都暴露在新的表面上。這種表面的不斷變化意味著軸承和軸的使用壽命更長。在安裝過程中，不再需要調整軸承的方向以獲得**承載能力，也不再需要定期拆卸組件以旋轉軸承以延長使用壽命。

在存在旋轉的應用中，很明顯，旋轉會導致球流利用每個滾道的整個寬度和整個軸的支承表面。

此外，該原則使用**數量的滾珠軌道系統和**的滾珠直徑。顯然，每個電路的球越多，每個球的單位負載就越少。

線性旋轉軸承在更大負載下具有更長的使用壽命、更平穩的運行以及線性旋轉減摩運動的獨特優勢。

直線軸承推薦型號：

LR-6
LR-8
LR-10
LR-12
LR-16
LR-20
LR-24
LR-32
LR-40
LR-48
LR-64
光軸推薦尺寸：
3/8
1/2
5/8
3/4
1
11/4
11/2
2
21/2
3
4
